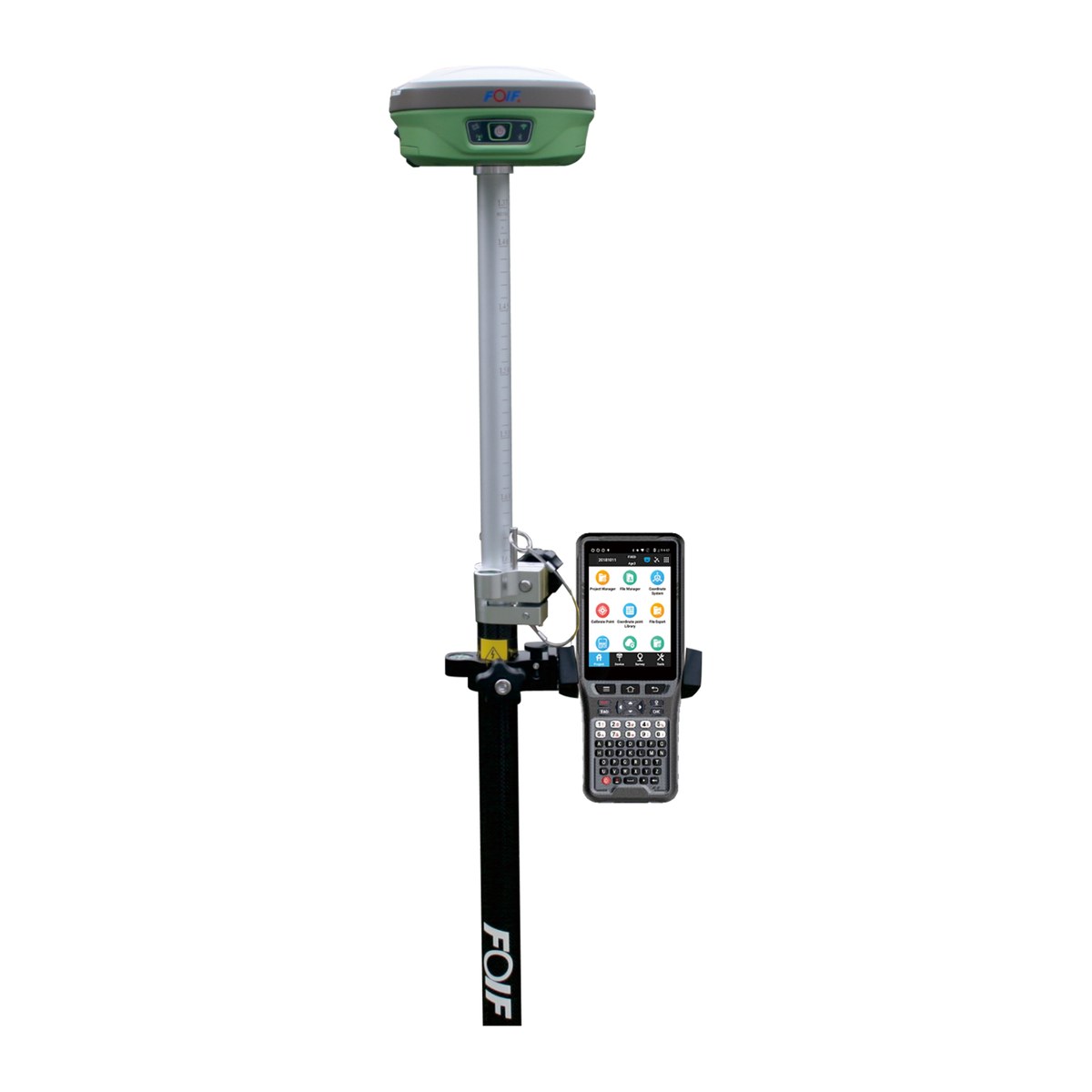

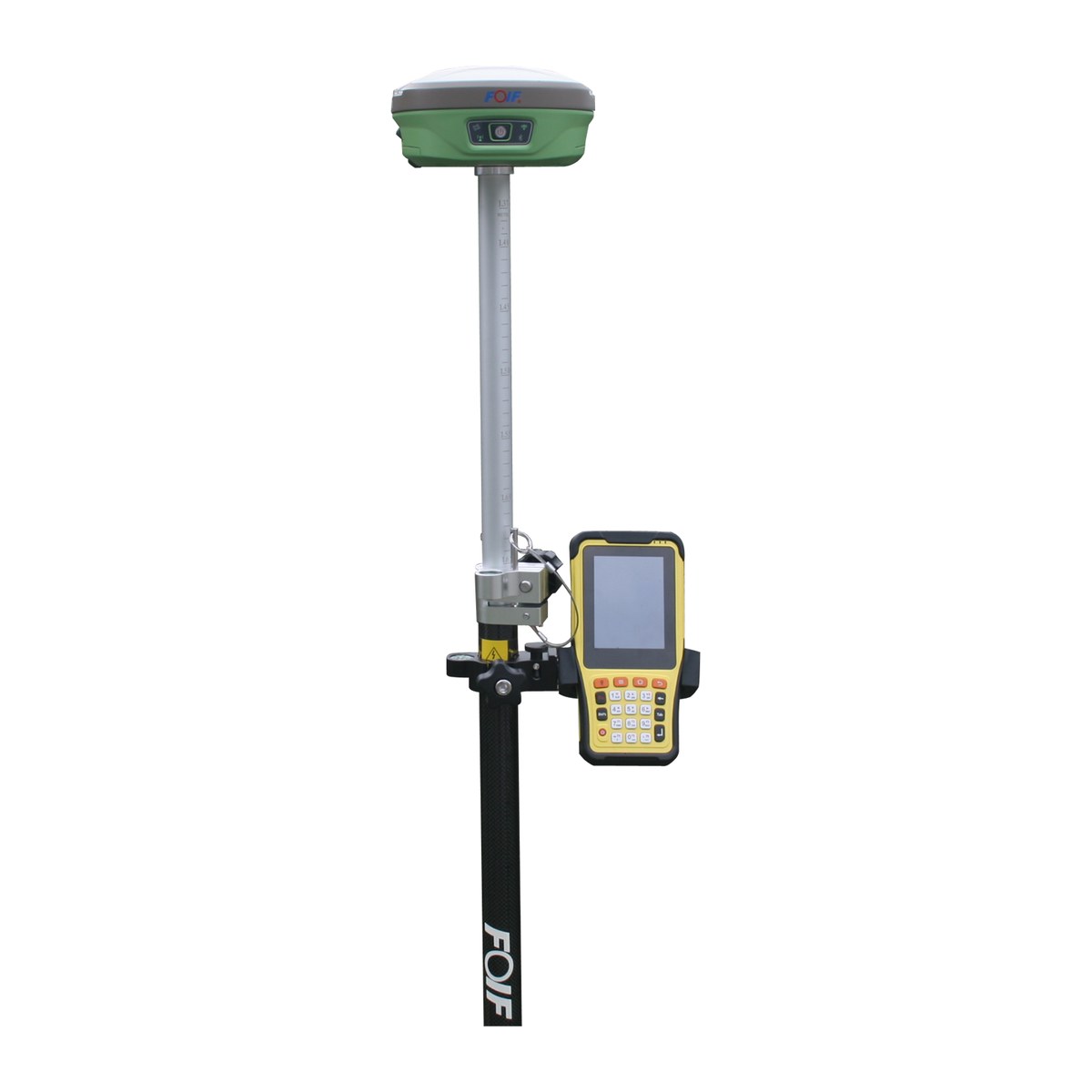

Récepteur GNSS RTK FOIF A90
Récepteur GNSS RTK compact 1408 canaux, toutes constellations et toutes fréquences, levé incliné IMU jusqu'à 60° sans calibration, pilotage WebUI en Wi-Fi. Protection IP68, 156 × 76 mm.
Demander un devisRéf. FOIF-A90
L'A90 est le récepteur GNSS RTK compact de FOIF. Son moteur 1408 canaux suit toutes les constellations sur toutes les bandes (GPS, GLONASS, Galileo, BeiDou, QZSS), et sa centrale inertielle permet de lever un point canne inclinée jusqu'à 60° sans aucune calibration préalable.
Le récepteur se configure et se surveille depuis un navigateur, par Wi-Fi (WebUI) : réglages, mise à jour du micrologiciel, téléchargement des données et mise en station, sans logiciel à installer. Le logiciel de terrain Android livré avec l'appareil complète l'ensemble.
- Format compact — 156 × 76 mm pour 1,3 kg avec ses deux batteries.
- Toutes constellations, toutes bandes — GPS, GLONASS, Galileo, BeiDou et QZSS suivis simultanément sur 1408 canaux.
- Levé incliné IMU jusqu'à 60°, sortie dynamique 6 axes à 400 Hz, sans calibration.
- Pilotage WebUI en Wi-Fi — réglages et état du récepteur depuis un simple navigateur.
- Radio interne 1 W (émission et réception) portant au-delà de 5 km, radio externe 2/35 W au-delà de 15 km.
- Protection IP68 et deux batteries lithium amovibles de 3400 mAh.
| Moteur GNSS | |
|---|---|
| Canaux | 1408 |
| Signaux reçus | Toutes constellations, toutes bandes |
| BeiDou | B1I / B2I / B3I / B1C / B2a / B2b |
| GPS | L1C/A / L2P(Y) / L2C / L5 |
| GLONASS | G1 / G2 / G3 |
| Galileo | E1 / E5a / E5b / E6 |
| QZSS | L1 / L2 / L5 |
| Performances | |
| Précision temporelle (RMS) | 20 ns |
| Précision en vitesse (RMS) | 0,03 m/s |
| Fiabilité de l'initialisation | > 99,9 % |
| Point isolé (RMS) | H : 1,5 m · V : 2,5 m |
| DGPS (RMS) | H : 0,4 m · V : 0,8 m |
| Statique | H : ±(2,5 mm + 0,5 ppm) · V : ±(5 mm + 0,5 ppm) RMS |
| RTK (RMS) | H : ±(8 mm + 1 ppm) · V : ±(15 mm + 1 ppm) |
| Données | |
| Mémoire interne | 8 Go de série, extensible à 32 Go par carte TF |
| Données différentielles | RTCM v3.x |
| Format de données | NMEA 0183 |
| Sécurité des données | Triple sauvegarde du levé RTK — enregistrement simultané dans le carnet de terrain et dans l'A90, sauvegarde possible dans le cloud |
| Configuration | |
| Bluetooth | Intégré, Bluetooth 2.1 + EDR / Bluetooth 4.0 BLE |
| Nivelle électronique | Prise en charge |
| Levé incliné | Centrale inertielle IMU, sortie dynamique 6 axes à 400 Hz, sans calibration |
| Réseau | Compatible avec les différents réseaux mobiles |
| Wi-Fi | 802.11b/g/n — connexion au carnet de terrain en remplacement du Bluetooth, gestion WebUI sans fil (mise à jour du micrologiciel, téléchargement des données, réglages, mise en station) |
| Radio | Radio interne 1 W (émission/réception), portée typique supérieure à 5 km ; radio externe 2/35 W (émission), portée typique supérieure à 15 km. Protocoles PCC-EOT, TrimTalk450S, TrimMark III, South, HiTarget, GeoTalk, GeoMark, etc. |
| Caractéristiques physiques | |
| Dimensions | 156 × 76 mm (Ø × H) |
| Matériau | Embase en alliage de magnésium, capot en polymère technique |
| Batterie | 2 × 7,4 V / 3400 mAh, batteries lithium amovibles à témoin de charge |
| Interface | 4 voyants LED, 1 emplacement carte TF, 1 emplacement SIM, 1 bouton, annonce vocale en temps réel, port TNC (antenne radio interne), port Lemo 5 broches (alimentation et radio externes), port Lemo 7 broches (USB + série, PC et carnet de terrain) |
| Environnement | |
| Température | −30 °C à +60 °C en fonctionnement, −40 °C à +80 °C en stockage |
| Humidité | 100 %, résistant à la condensation |
| Résistance aux chocs | Chute de 2 m sur canne à température ambiante |
| Étanchéité à l'eau et à la poussière | IP68 |
| Divers | |
| Carnet de terrain | P9III ou P9IV |
| Logiciel | FOIF Surpad |
| Applications | Réseaux électriques, foncier, bâtiment, transport, forêt, agriculture, auscultation d'ouvrages, hydraulique |
A90 brochure_En.pdfPDF · 1,7 MoTélécharger
Documentation constructeur. Besoin d'une version française ou d'un devis ? Écrivez-nous.
Ce matériel vous intéresse ? Nous répondons sous 24 h ouvrées.Demander un devis
Récepteur GNSS RTK FOIF A90
Récepteur GNSS RTK FOIF A90
Récepteur GNSS RTK compact 1408 canaux, toutes constellations et toutes fréquences, levé incliné IMU jusqu’à 60° sans calibration, pilotage WebUI en Wi-Fi. Protection IP68, 156 × 76 mm.
Description du produit
L’A90 est le récepteur GNSS RTK compact de FOIF. Son moteur 1408 canaux suit toutes les constellations sur toutes les bandes (GPS, GLONASS, Galileo, BeiDou, QZSS), et sa centrale inertielle permet de lever un point canne inclinée jusqu’à 60° sans aucune calibration préalable.
Le récepteur se configure et se surveille depuis un navigateur, par Wi-Fi (WebUI) : réglages, mise à jour du micrologiciel, téléchargement des données et mise en station, sans logiciel à installer. Le logiciel de terrain Android livré avec l’appareil complète l’ensemble.
- Format compact — 156 × 76 mm pour 1,3 kg avec ses deux batteries.
- Toutes constellations, toutes bandes — GPS, GLONASS, Galileo, BeiDou et QZSS suivis simultanément sur 1408 canaux.
- Levé incliné IMU jusqu’à 60°, sortie dynamique 6 axes à 400 Hz, sans calibration.
- Pilotage WebUI en Wi-Fi — réglages et état du récepteur depuis un simple navigateur.
- Radio interne 1 W (émission et réception) portant au-delà de 5 km, radio externe 2/35 W au-delà de 15 km.
- Protection IP68 et deux batteries lithium amovibles de 3400 mAh.
Caractéristiques techniques
| Moteur GNSS | |
|---|---|
| Canaux | 1408 |
| Signaux reçus | Toutes constellations, toutes bandes |
| BeiDou | B1I / B2I / B3I / B1C / B2a / B2b |
| GPS | L1C/A / L2P(Y) / L2C / L5 |
| GLONASS | G1 / G2 / G3 |
| Galileo | E1 / E5a / E5b / E6 |
| QZSS | L1 / L2 / L5 |
| Performances | |
| Précision temporelle (RMS) | 20 ns |
| Précision en vitesse (RMS) | 0,03 m/s |
| Fiabilité de l'initialisation | > 99,9 % |
| Point isolé (RMS) | H : 1,5 m · V : 2,5 m |
| DGPS (RMS) | H : 0,4 m · V : 0,8 m |
| Statique | H : ±(2,5 mm + 0,5 ppm) · V : ±(5 mm + 0,5 ppm) RMS |
| RTK (RMS) | H : ±(8 mm + 1 ppm) · V : ±(15 mm + 1 ppm) |
| Données | |
| Mémoire interne | 8 Go de série, extensible à 32 Go par carte TF |
| Données différentielles | RTCM v3.x |
| Format de données | NMEA 0183 |
| Sécurité des données | Triple sauvegarde du levé RTK — enregistrement simultané dans le carnet de terrain et dans l'A90, sauvegarde possible dans le cloud |
| Configuration | |
| Bluetooth | Intégré, Bluetooth 2.1 + EDR / Bluetooth 4.0 BLE |
| Nivelle électronique | Prise en charge |
| Levé incliné | Centrale inertielle IMU, sortie dynamique 6 axes à 400 Hz, sans calibration |
| Réseau | Compatible avec les différents réseaux mobiles |
| Wi-Fi | 802.11b/g/n — connexion au carnet de terrain en remplacement du Bluetooth, gestion WebUI sans fil (mise à jour du micrologiciel, téléchargement des données, réglages, mise en station) |
| Radio | Radio interne 1 W (émission/réception), portée typique supérieure à 5 km ; radio externe 2/35 W (émission), portée typique supérieure à 15 km. Protocoles PCC-EOT, TrimTalk450S, TrimMark III, South, HiTarget, GeoTalk, GeoMark, etc. |
| Caractéristiques physiques | |
| Dimensions | 156 × 76 mm (Ø × H) |
| Matériau | Embase en alliage de magnésium, capot en polymère technique |
| Batterie | 2 × 7,4 V / 3400 mAh, batteries lithium amovibles à témoin de charge |
| Interface | 4 voyants LED, 1 emplacement carte TF, 1 emplacement SIM, 1 bouton, annonce vocale en temps réel, port TNC (antenne radio interne), port Lemo 5 broches (alimentation et radio externes), port Lemo 7 broches (USB + série, PC et carnet de terrain) |
| Environnement | |
| Température | −30 °C à +60 °C en fonctionnement, −40 °C à +80 °C en stockage |
| Humidité | 100 %, résistant à la condensation |
| Résistance aux chocs | Chute de 2 m sur canne à température ambiante |
| Étanchéité à l'eau et à la poussière | IP68 |
| Divers | |
| Carnet de terrain | P9III ou P9IV |
| Logiciel | FOIF Surpad |
| Applications | Réseaux électriques, foncier, bâtiment, transport, forêt, agriculture, auscultation d'ouvrages, hydraulique |
