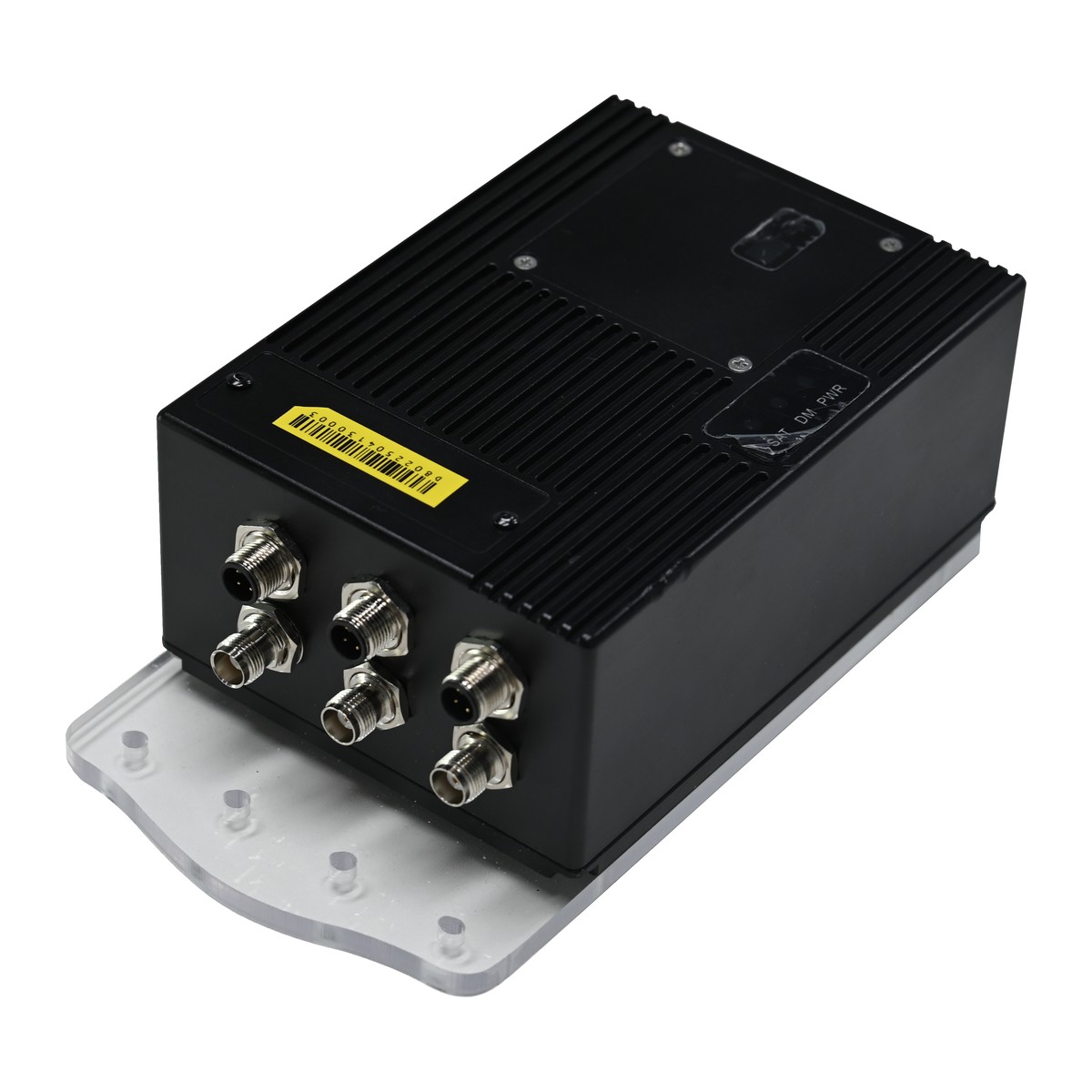

Système de guidage 3D pour bulldozer Spherefix SMC10
Guidage 3D de lame de bull au RTK, précision jusqu'à 2 cm. Terrassement sans piquetage, visualisation 3D du terrain sur tablette 10,1 pouces, suivi à distance du chantier.
Demander un devisRéf. SPX-SMC10
Le SMC10 supprime le piquetage sur les chantiers de terrassement. Le projet est chargé dans le système, la position de la lame est calculée en permanence par RTK, et le conducteur voit en temps réel l'écart entre la lame et le profil à atteindre.
La précision atteint 2 cm. Le gyroscope embarqué (plage ±400°/s, précision de cap de 0,1°) et la centrale inertielle complètent le positionnement satellite pour restituer l'attitude de la lame instantanément.
L'affichage se fait sur une tablette durcie de 10,1 pouces à 750 cd/m², qui montre le terrain en 3D et les données de projet. La liaison 4G permet le suivi à distance de l'avancement. Terrains d'emploi : nivellement de plateforme, construction routière, pistes d'aéroport.
| Positionnement | |
|---|---|
| Précision | Jusqu'à 2 cm (RTK) |
| Constellations | GPS · GLONASS · BeiDou · Galileo · QZSS · IRNSS bande L |
| Température de l'antenne | -40 °C à +85 °C |
| Centrale inertielle | |
| Plage du gyroscope | ±400°/s |
| Précision de cap | 0,1° |
| Cadence de sortie | 0,2 – 500 Hz (10 Hz par défaut) |
| Vitesse de transmission | 4800 – 230400 bps (115200 par défaut) |
| Alimentation | 3,3 – 5,5 V (5 V typique) |
| Consommation | 9,5 mA typique |
| Tablette embarquée | |
| Écran | 10,1 pouces, tactile capacitif 5 points |
| Luminosité | 750 cd/m² |
| Définition | 1024 × 600 px |
| Entrées / sorties | RS232 ×2 · RS485 ×1 · CAN ×1/2 |
| Communication | 4G · Wi-Fi 2,4 GHz · Bluetooth 4.2 / BLE · USB 2.0 |
| Alimentation | 5 – 36 V CC |
| Température de fonctionnement | -30 °C à +70 °C |
Fiche technique SMC10PDF · 2,7 MoTéléchargerGuide d'utilisation (EN)PDF · 2,7 MoTélécharger
Documentation constructeur. Besoin d'une version française ou d'un devis ? Écrivez-nous.
Ce matériel vous intéresse ? Nous répondons sous 24 h ouvrées.Demander un devis
Système de guidage 3D pour bulldozer Spherefix SMC10
Système de guidage 3D pour bulldozer Spherefix SMC10
Guidage 3D de lame de bull au RTK, précision jusqu’à 2 cm. Terrassement sans piquetage, visualisation 3D du terrain sur tablette 10,1 pouces, suivi à distance du chantier.
Description du produit
Le SMC10 supprime le piquetage sur les chantiers de terrassement. Le projet est chargé dans le système, la position de la lame est calculée en permanence par RTK, et le conducteur voit en temps réel l’écart entre la lame et le profil à atteindre.
La précision atteint 2 cm. Le gyroscope embarqué (plage ±400°/s, précision de cap de 0,1°) et la centrale inertielle complètent le positionnement satellite pour restituer l’attitude de la lame instantanément.
L’affichage se fait sur une tablette durcie de 10,1 pouces à 750 cd/m², qui montre le terrain en 3D et les données de projet. La liaison 4G permet le suivi à distance de l’avancement. Terrains d’emploi : nivellement de plateforme, construction routière, pistes d’aéroport.
Caractéristiques techniques
| Positionnement | |
|---|---|
| Précision | Jusqu’à 2 cm (RTK) |
| Constellations | GPS · GLONASS · BeiDou · Galileo · QZSS · IRNSS bande L |
| Température de l’antenne | -40 °C à +85 °C |
| Centrale inertielle | |
| Plage du gyroscope | ±400°/s |
| Précision de cap | 0,1° |
| Cadence de sortie | 0,2 – 500 Hz (10 Hz par défaut) |
| Vitesse de transmission | 4800 – 230400 bps (115200 par défaut) |
| Alimentation | 3,3 – 5,5 V (5 V typique) |
| Consommation | 9,5 mA typique |
| Tablette embarquée | |
| Écran | 10,1 pouces, tactile capacitif 5 points |
| Luminosité | 750 cd/m² |
| Définition | 1024 × 600 px |
| Entrées / sorties | RS232 ×2 · RS485 ×1 · CAN ×1/2 |
| Communication | 4G · Wi-Fi 2,4 GHz · Bluetooth 4.2 / BLE · USB 2.0 |
| Alimentation | 5 – 36 V CC |
| Température de fonctionnement | -30 °C à +70 °C |
Caractéristiques communiquées par le constructeur, susceptibles d’évoluer sans préavis. Devis, disponibilité et démonstration sur demande.
