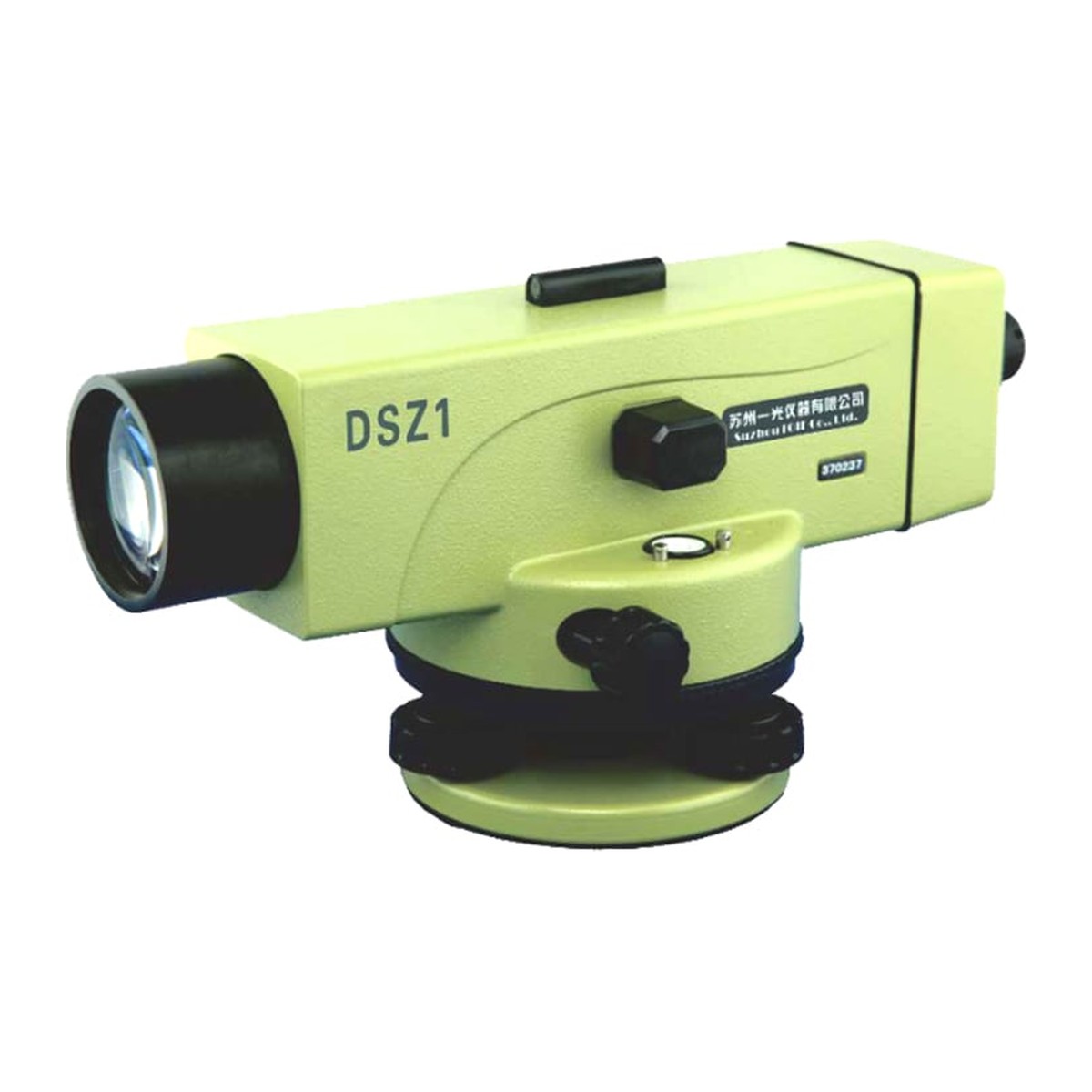

Niveau automatique FOIF série DSZ (DSZ1 / DSZ2 / DSZ3)
Niveau automatique FOIF série DSZ (DSZ1 / DSZ2 / DSZ3)
Niveaux automatiques optiques FOIF à compensateur pneumatique et suspension croisée, utilisables de −30 °C à +50 °C. Trois précisions au choix : ±1,0 mm (DSZ1 et DSZ2) ou ±2,0 mm (DSZ3) par kilomètre de nivellement aller-retour.
Description du produit
La série DSZ de FOIF regroupe des niveaux automatiques optiques destinés au nivellement de 3e et 4e ordre, au contrôle géodésique, aux travaux routiers et aux applications industrielles. Le compensateur automatique à amortisseur pneumatique et suspension croisée accélère le travail tout en améliorant la précision. La structure scellée autorise l’emploi par tous les temps, de −30 °C à +50 °C.
Trois modèles selon la précision recherchée : le DSZ1 (38×, ±1,0 mm, et ±0,7 mm avec mire en invar) pour le nivellement de précision, le DSZ2 (32×, ±1,0 mm, et ±0,5 mm avec le micromètre FS1) pour le contrôle et l’auscultation, et le DSZ3 (24×, ±2,0 mm) pour l’implantation et le suivi de chantier.
- Bouton de contrôle du compensateur — vérification du bon fonctionnement d’une simple pression, directement sur le terrain.
- Compensateur à suspension croisée et amortisseur pneumatique — calage en moins de 2 secondes.
- Structure scellée — utilisable par tous les temps, de −30 °C à +50 °C.
- Oculaire démontable — accessoires disponibles, dont l’oculaire coudé pour les visées difficiles.
- Micromètre à lames parallèles FS21 en option — plage 10 mm, intervalle 0,1 mm, estimation 0,01 mm.
Caractéristiques techniques
| DSZ1 | DSZ2 | DSZ3 | |
|---|---|---|---|
| Précision (écart-type sur 1 km de nivellement aller-retour) | |||
| Standard | ±1,0 mm | ≤±1,0 mm | ≤±2,0 mm |
| Avec accessoire de précision | ±0,7 mm (mire invar) | ≤±0,5 mm (avec FS1) | — |
| Lunette | |||
| Image | Droite | ||
| Grossissement | 38× | 32× | 24× |
| Ouverture utile de l’objectif | 50 mm | 45 mm | 36 mm |
| Champ de vision (à 100 m) | — | 2,3 m | 3,2 m |
| Distance de mise au point min. | 1,6 m | 1,6 m | 0,7 m |
| Constante de multiplication | 100 | ||
| Constante d’addition | 0 | ||
| Compensateur automatique | |||
| Plage de travail | ±15′ | ±14′ | ±14′ |
| Précision de calage | ±0,3″ | ≤±0,3″ | ≤±0,5″ |
| Temps de calage | — | ≤2 s | |
| Général | |||
| Sensibilité de la nivelle sphérique | 10′/2 mm | 8′/2 mm | |
| Température de fonctionnement | −30 °C à +50 °C | ||
| Poids net | — | 2,5 kg | 2,0 kg |
| Micromètre à lames parallèles FS21 (accessoire optionnel) | |||
| Plage / intervalle / estimation | 10 mm / 0,1 mm / 0,01 mm — poids 1,25 kg | ||
Marque : FOIF (Suzhou FOIF Co. Ltd.). Caractéristiques issues de la documentation constructeur.
