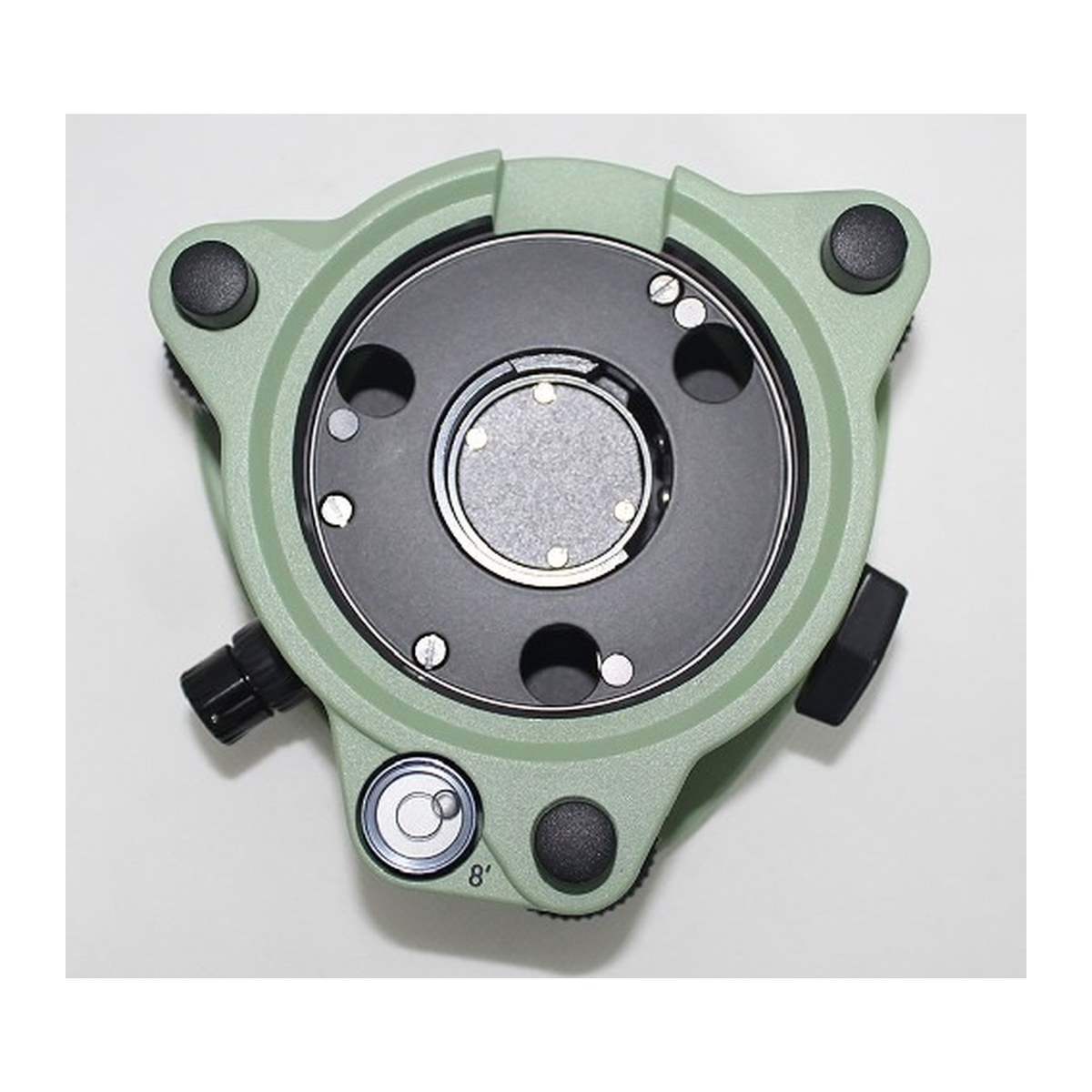

Embase de précision GDF322 avec plomb optique
Embase (tribrach) de haute précision à plomb optique intégré 2,5×, rigidité en torsion < 1", nivelle sphérique 8'/2 mm, 850 g. Centrage et mise de niveau sur le même appareil.
Demander un devisRéf. TOPO-GDF322
Le GDF322 est la version à plomb optique de l'embase de précision. C'est la différence unique avec le GDF321, et elle change la façon de travailler : le centrage sur la borne et la mise de niveau se font sur la même pièce, sans dépendre du plomb laser de l'instrument.
Cela compte dans trois cas très concrets. Sur un cheminement en stations forcées, l'embase reste sur le trépied pendant qu'on échange station totale et prisme : le centrage acquis n'est jamais perdu. Sur un instrument sans plomb laser — un théodolite optique, une antenne GNSS, un support de prisme — l'embase est le seul moyen de centrer. Et en plein soleil, le point laser devient difficile à voir au sol là où le plomb optique reste parfaitement lisible.
La nivelle sphérique de 8'/2 mm et les trois vis calantes assurent la mise de niveau. L'embase reçoit indifféremment une station totale, une antenne GNSS ou un support de prisme au standard topographique — c'est elle qui rend les éléments interchangeables d'une station à l'autre.
- Plomb optique 2,5× intégré, mise au point de 0,5 à 15 m — centrage indépendant de l'instrument, sur borne au sol comme depuis un trépied haut.
- Rigidité en torsion < 1" — même classe que le GDF321 : l'embase ne devient jamais le maillon faible de la chaîne de mesure.
- Testée individuellement en fabrication, sans entretien sur toute sa durée de vie.
- Nivelle sphérique 8'/2 mm et trois vis calantes, 850 g.
- Indispensable en stations forcées : l'embase reste en place, station totale et prisme s'échangent sans reprendre le centrage.
- Lisible en plein soleil, là où un plomb laser disparaît au sol.
- Plateau à trois plots au standard topographique — reçoit stations totales, antennes GNSS et supports de prisme.
- Version sans plomb optique disponible : GDF321.
| Généralités | |
|---|---|
| Type | Embase (tribrach) de haute précision |
| Rigidité en torsion | < 1" |
| Poids | 850 g |
| Contrôle | Testée individuellement |
| Entretien | Sans entretien |
| Plomb optique | |
| Type | Optique, intégré à l'embase |
| Grossissement | 2,5 × |
| Plage de mise au point | 0,5 m à 15 m |
| Mise de niveau | |
| Nivelle sphérique | 8'/2 mm |
| Vis calantes | Trois |
| Montage | |
| Plateau | Trois plots, standard topographique |
| Filetage de base | 5/8" × 11 |
| Usage recommandé | Stations forcées, instruments sans plomb laser, antennes GNSS |
| Référence | |
| Référence catalogue | GDF322 (art. 777 509) |
| Variante sans plomb optique | GDF321 |
