Niveau automatique Topcon AT-B2 — 32×, ±0,7 mm/km
Niveau automatique optique Topcon AT-B2, le modèle de précision de la série AT-B : grossissement 32×, objectif 42 mm, écart-type de 0,7 mm par kilomètre de nivellement aller-retour (0,5 mm avec le micromètre optique). Compensateur pendulaire à amortissement magnétique, corps scellé IPX6. Livré en coffret rigide.
Demander un devisRéf. TOPCON-ATB2
L'AT-B2 est le modèle haute précision de la série AT-B de Topcon. C'est le niveau optique que l'on choisit quand le chantier demande mieux que du nivellement courant : contrôle d'affaissement, réception d'ouvrage, réseau de repères, dalle de grande surface, pose de rails ou de machines. Avec un écart-type de 0,7 mm par kilomètre de nivellement aller-retour — et 0,5 mm en montant le micromètre optique OM5(F) en option — il tient des tolérances qu'un niveau de chantier ordinaire ne tient pas.
Ce qui fait cette précision, c'est d'abord l'optique : un grossissement de 32× et un objectif de 42 mm, les plus généreux de la série. Plus de grossissement, c'est une lecture de mire plus fine à distance égale ; plus d'ouverture, c'est plus de lumière — donc une visée encore lisible en fin de journée, sous un ciel couvert ou dans un ouvrage sombre. Le pouvoir séparateur de 3″ et le bouton de mise au point à deux vitesses (dégrossissage rapide, puis réglage fin) complètent l'ensemble : on cale la mire net, vite, sans hésiter entre deux graduations.
Le compensateur pendulaire à amortissement magnétique est suspendu par quatre fils en métal à très haute résistance, à coefficient de dilatation thermique minimal : la ligne de visée reste horizontale et se stabilise vite, même à côté d'un engin de terrassement ou au bord d'une route passante, là où les vibrations font vibrer un compensateur ordinaire. Sa précision de calage de 0,3″ sur une plage de ±15′ est la meilleure de la série.
Le corps est scellé IPX6 (IEC 60529:2001) : il encaisse les jets d'eau puissants sous tous les angles, donc une averse soudaine comme une pluie battante. La conception étanche empêche aussi la buée et la condensation de se former à l'intérieur de la lunette — le défaut qui met un niveau hors service pour une demi-journée. Plage de fonctionnement : −20 à +50 °C.
Deux détails qui comptent sur le terrain. La mise au point minimale à 0,20 m de l'extrémité de la lunette permet de travailler en espace confiné — tranchée, cage d'ascenseur, local technique — là où l'on ne peut pas reculer. Et le mouvement horizontal sans fin et sans blocage se manœuvre par des boutons des deux côtés : plus de vis de blocage à desserrer, la collimation se fait des deux mains, dans n'importe quelle position.
Le cercle horizontal de 103 mm se lit directement en 1° ou 1 gon par une fenêtre placée sous l'oculaire. Il tourne librement, ce qui permet de partir de zéro sur n'importe quelle direction : l'AT-B2 mesure aussi des angles horizontaux, utile pour une implantation simple sans sortir la station totale. Les fils stadimétriques (rapport 100, constante 0) donnent la distance en multipliant par 100 l'intervalle lu sur la mire.
- Modèle de précision de la série AT-B — 32×, objectif 42 mm, pouvoir séparateur 3″.
- Écart-type 0,7 mm / km en nivellement aller-retour, 0,5 mm avec le micromètre optique en option.
- Compensateur pendulaire à amortissement magnétique — quatre fils à très haute résistance, calage à 0,3″, plage ±15′.
- Étanchéité IPX6 — résiste aux jets d'eau puissants et à la pluie battante, sans buée interne.
- Mise au point à 0,20 m de l'extrémité de la lunette — travail en tranchée et en espace confiné.
- Mouvement horizontal sans fin et sans blocage, boutons des deux côtés ; mise au point à deux vitesses.
- Cercle horizontal 103 mm, lecture en 1° ou 1 gon, cercle librement orientable pour partir de zéro.
- Fils stadimétriques — rapport 100, constante additive 0 : distance par lecture sur mire.

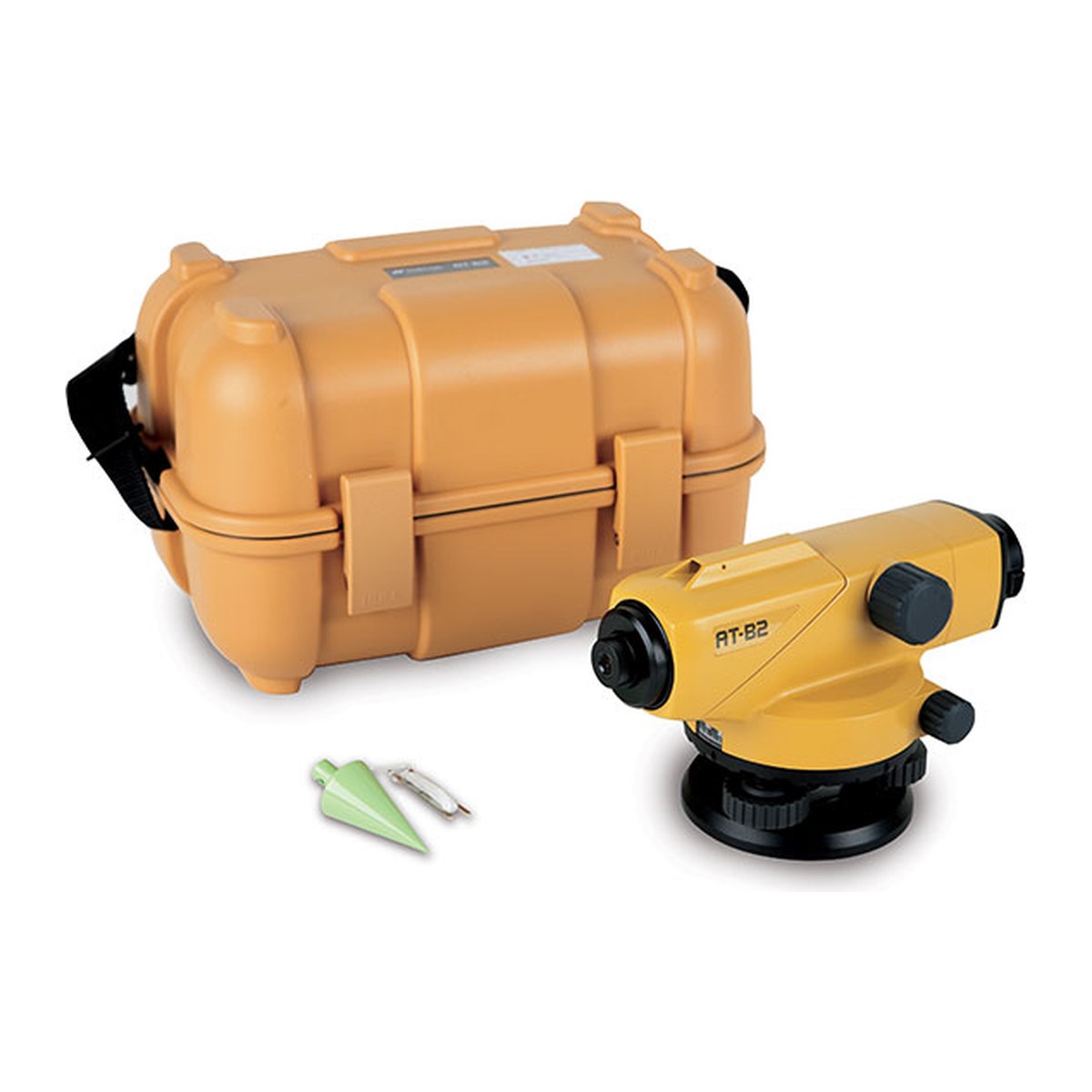

- Livré complet — coffret rigide, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon et manuel.
| Lunette | |
|---|---|
| Longueur | 215 mm |
| Grossissement | 32× |
| Ouverture de l'objectif | 42 mm |
| Pouvoir séparateur | 3″ |
| Champ de vision (à 100 m) | 1°20′ (2,3 m) |
| Mise au point minimale | 0,20 m depuis l'extrémité de la lunette · 0,30 m depuis le centre de l'instrument |
| Image | Droite |
| Constante stadimétrique | 0 |
| Rapport stadimétrique | 100 |
| Bouton de mise au point | 2 vitesses |
| Aide à la visée | Œilleton |
| Précision (écart-type sur 1 km de nivellement aller-retour) | |
| Sans micromètre | 0,7 mm |
| Avec micromètre optique | 0,5 mm |
| Compensateur | |
| Type | Compensateur pendulaire à amortissement magnétique |
| Précision de calage | 0,3″ |
| Plage de travail | ±15′ |
| Nivelle sphérique | |
| Sensibilité | 10′ / 2 mm |
| Cercle horizontal | |
| Diamètre | 103 mm |
| Graduation minimale | 1° / 1 gon |
| Général | |
| Mouvement horizontal | Sans blocage, sans fin, boutons des deux côtés |
| Étanchéité | IPX6 (IEC 60529:2001) |
| Température de fonctionnement | −20 à +50 °C |
| Dimensions (l × L × h) | 130 × 215 × 140 mm |
| Poids | 1,85 kg |
| Livraison | |
| Contenu du coffret | Niveau AT-B2, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon de nettoyage, manuel d'utilisation, coffret rigide |
| Accessoires en option | Micromètre optique OM5(F), oculaire coudé DE16, oculaire 40× EL5 |
| État | Neuf |
Brochure constructeur AT-B series (EN)PDF · 0,5 MoTélécharger
Documentation constructeur. Besoin d'une version française ou d'un devis ? Écrivez-nous.
Ce matériel vous intéresse ? Nous répondons sous 24 h ouvrées.Demander un devis
Niveau automatique Topcon AT-B2 — 32×, ±0,7 mm/km
Niveau automatique Topcon AT-B2 — 32×, ±0,7 mm/km
Niveau automatique optique Topcon AT-B2, le modèle de précision de la série AT-B : grossissement 32×, objectif 42 mm, écart-type de 0,7 mm par kilomètre de nivellement aller-retour (0,5 mm avec le micromètre optique). Compensateur pendulaire à amortissement magnétique, corps scellé IPX6. Livré en coffret rigide.
Description du produit
L’AT-B2 est le modèle haute précision de la série AT-B de Topcon. C’est le niveau optique que l’on choisit quand le chantier demande mieux que du nivellement courant : contrôle d’affaissement, réception d’ouvrage, réseau de repères, dalle de grande surface, pose de rails ou de machines. Avec un écart-type de 0,7 mm par kilomètre de nivellement aller-retour — et 0,5 mm en montant le micromètre optique OM5(F) en option — il tient des tolérances qu’un niveau de chantier ordinaire ne tient pas.
Ce qui fait cette précision, c’est d’abord l’optique : un grossissement de 32× et un objectif de 42 mm, les plus généreux de la série. Plus de grossissement, c’est une lecture de mire plus fine à distance égale ; plus d’ouverture, c’est plus de lumière — donc une visée encore lisible en fin de journée, sous un ciel couvert ou dans un ouvrage sombre. Le pouvoir séparateur de 3″ et le bouton de mise au point à deux vitesses (dégrossissage rapide, puis réglage fin) complètent l’ensemble : on cale la mire net, vite, sans hésiter entre deux graduations.
Le compensateur pendulaire à amortissement magnétique est suspendu par quatre fils en métal à très haute résistance, à coefficient de dilatation thermique minimal : la ligne de visée reste horizontale et se stabilise vite, même à côté d’un engin de terrassement ou au bord d’une route passante, là où les vibrations font vibrer un compensateur ordinaire. Sa précision de calage de 0,3″ sur une plage de ±15′ est la meilleure de la série.
Le corps est scellé IPX6 (IEC 60529:2001) : il encaisse les jets d’eau puissants sous tous les angles, donc une averse soudaine comme une pluie battante. La conception étanche empêche aussi la buée et la condensation de se former à l’intérieur de la lunette — le défaut qui met un niveau hors service pour une demi-journée. Plage de fonctionnement : −20 à +50 °C.
Deux détails qui comptent sur le terrain. La mise au point minimale à 0,20 m de l’extrémité de la lunette permet de travailler en espace confiné — tranchée, cage d’ascenseur, local technique — là où l’on ne peut pas reculer. Et le mouvement horizontal sans fin et sans blocage se manœuvre par des boutons des deux côtés : plus de vis de blocage à desserrer, la collimation se fait des deux mains, dans n’importe quelle position.
Le cercle horizontal de 103 mm se lit directement en 1° ou 1 gon par une fenêtre placée sous l’oculaire. Il tourne librement, ce qui permet de partir de zéro sur n’importe quelle direction : l’AT-B2 mesure aussi des angles horizontaux, utile pour une implantation simple sans sortir la station totale. Les fils stadimétriques (rapport 100, constante 0) donnent la distance en multipliant par 100 l’intervalle lu sur la mire.
- Modèle de précision de la série AT-B — 32×, objectif 42 mm, pouvoir séparateur 3″.
- Écart-type 0,7 mm / km en nivellement aller-retour, 0,5 mm avec le micromètre optique en option.
- Compensateur pendulaire à amortissement magnétique — quatre fils à très haute résistance, calage à 0,3″, plage ±15′.
- Étanchéité IPX6 — résiste aux jets d’eau puissants et à la pluie battante, sans buée interne.
- Mise au point à 0,20 m de l’extrémité de la lunette — travail en tranchée et en espace confiné.
- Mouvement horizontal sans fin et sans blocage, boutons des deux côtés ; mise au point à deux vitesses.
- Cercle horizontal 103 mm, lecture en 1° ou 1 gon, cercle librement orientable pour partir de zéro.
- Fils stadimétriques — rapport 100, constante additive 0 : distance par lecture sur mire.
- Livré complet — coffret rigide, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon et manuel.
Caractéristiques techniques
| Lunette | |
|---|---|
| Longueur | 215 mm |
| Grossissement | 32× |
| Ouverture de l’objectif | 42 mm |
| Pouvoir séparateur | 3″ |
| Champ de vision (à 100 m) | 1°20′ (2,3 m) |
| Mise au point minimale | 0,20 m depuis l’extrémité de la lunette · 0,30 m depuis le centre de l’instrument |
| Image | Droite |
| Constante stadimétrique | 0 |
| Rapport stadimétrique | 100 |
| Bouton de mise au point | 2 vitesses |
| Aide à la visée | Œilleton |
| Précision (écart-type sur 1 km de nivellement aller-retour) | |
| Sans micromètre | 0,7 mm |
| Avec micromètre optique | 0,5 mm |
| Compensateur | |
| Type | Compensateur pendulaire à amortissement magnétique |
| Précision de calage | 0,3″ |
| Plage de travail | ±15′ |
| Nivelle sphérique | |
| Sensibilité | 10′ / 2 mm |
| Cercle horizontal | |
| Diamètre | 103 mm |
| Graduation minimale | 1° / 1 gon |
| Général | |
| Mouvement horizontal | Sans blocage, sans fin, boutons des deux côtés |
| Étanchéité | IPX6 (IEC 60529:2001) |
| Température de fonctionnement | −20 à +50 °C |
| Dimensions (l × L × h) | 130 × 215 × 140 mm |
| Poids | 1,85 kg |
| Livraison | |
| Contenu du coffret | Niveau AT-B2, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon de nettoyage, manuel d’utilisation, coffret rigide |
| Accessoires en option | Micromètre optique OM5(F), oculaire coudé DE16, oculaire 40× EL5 |
| État | Neuf |
Marque : TOPCON (Topcon Corporation, Japon). Caractéristiques issues de la documentation constructeur AT-B series.
