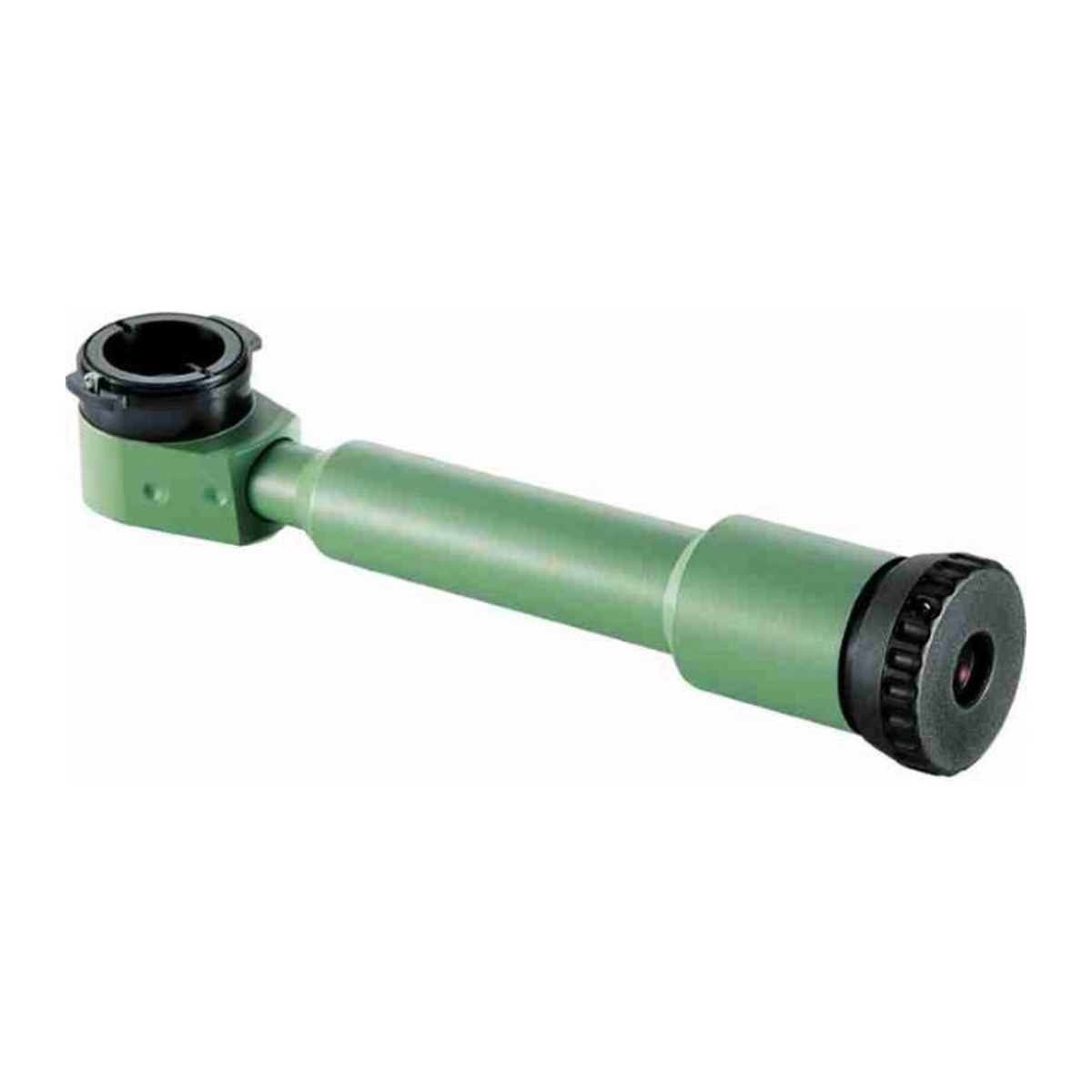

Oculaire coudé 90° pour station totale, théodolite et niveau
Oculaire coudé à 90° en acier et verre optique, pour viser confortablement les fortes inclinaisons. Se visse sur l'oculaire de la lunette, n'affecte ni la précision ni le réglage de l'instrument. Livré avec sa housse.
Demander un devisRéf. TOPO-OCULAIRE
Dès qu'une visée dépasse une trentaine de degrés vers le haut, l'œil ne peut plus se placer derrière la lunette sans que l'opérateur se contorsionne. L'oculaire coudé renvoie le chemin optique à 90° : on regarde vers le bas, l'instrument vise vers le haut.
Les cas d'usage sont toujours les mêmes : visées verticales en bâtiment de grande hauteur, contrôle de verticalité de poteaux et de piles de pont, auscultation de falaises et de talus, mesures en tunnel et sur barrage.
Point important : l'oculaire coudé est un accessoire de visée. Il détourne la ligne de regard, pas la ligne de visée de l'instrument — il n'affecte donc ni la précision des mesures ni le réglage de l'appareil, et ne demande aucun réétalonnage.
Construction tout acier avec prisme et verre optique, bague de mise au point moletée. Livré avec sa housse de protection.
- Renvoi du chemin optique à 90° — visées hautes sans se contorsionner.
- N'affecte ni la précision ni le réglage de l'instrument, aucun réétalonnage nécessaire.
- Construction acier, prisme et verre optique, bague de mise au point moletée.
- Se visse sur l'oculaire de la lunette.
- Applications : bâtiment de grande hauteur, contrôle de verticalité, ponts, tunnels, barrages, talus.
- Housse de protection fournie.
- ⚠ Précisez la marque et le modèle de votre instrument : le pas de vissage de l'oculaire varie selon les constructeurs.
| Optique | |
|---|---|
| Type | Oculaire coudé à prisme |
| Renvoi | 90° |
| Verre | Verre optique traité |
| Mise au point | Bague moletée |
| Effet sur la mesure | Aucun — accessoire de visée uniquement |
| Mécanique | |
| Matériau | Acier |
| Montage | Vissage sur l'oculaire de la lunette |
| Livré avec | Housse de protection |
| À préciser | |
| Compatibilité | Marque et modèle de l'instrument — le pas de vissage varie selon les constructeurs |
Ce matériel vous intéresse ? Nous répondons sous 24 h ouvrées.Demander un devis
Oculaire coudé 90° pour station totale, théodolite et niveau
Oculaire coudé 90° pour station totale, théodolite et niveau
Oculaire coudé à 90° en acier et verre optique, pour viser confortablement les fortes inclinaisons. Se visse sur l’oculaire de la lunette, n’affecte ni la précision ni le réglage de l’instrument. Livré avec sa housse.
Description du produit
Dès qu’une visée dépasse une trentaine de degrés vers le haut, l’œil ne peut plus se placer derrière la lunette sans que l’opérateur se contorsionne. L’oculaire coudé renvoie le chemin optique à 90° : on regarde vers le bas, l’instrument vise vers le haut.
Les cas d’usage sont toujours les mêmes : visées verticales en bâtiment de grande hauteur, contrôle de verticalité de poteaux et de piles de pont, auscultation de falaises et de talus, mesures en tunnel et sur barrage.
Point important : l’oculaire coudé est un accessoire de visée. Il détourne la ligne de regard, pas la ligne de visée de l’instrument — il n’affecte donc ni la précision des mesures ni le réglage de l’appareil, et ne demande aucun réétalonnage.
Construction tout acier avec prisme et verre optique, bague de mise au point moletée. Livré avec sa housse de protection.
- Renvoi du chemin optique à 90° — visées hautes sans se contorsionner.
- N’affecte ni la précision ni le réglage de l’instrument, aucun réétalonnage nécessaire.
- Construction acier, prisme et verre optique, bague de mise au point moletée.
- Se visse sur l’oculaire de la lunette.
- Applications : bâtiment de grande hauteur, contrôle de verticalité, ponts, tunnels, barrages, talus.
- Housse de protection fournie.
- ⚠ Précisez la marque et le modèle de votre instrument : le pas de vissage de l’oculaire varie selon les constructeurs.
Caractéristiques techniques
| Optique | |
|---|---|
| Type | Oculaire coudé à prisme |
| Renvoi | 90° |
| Verre | Verre optique traité |
| Mise au point | Bague moletée |
| Effet sur la mesure | Aucun — accessoire de visée uniquement |
| Mécanique | |
| Matériau | Acier |
| Montage | Vissage sur l’oculaire de la lunette |
| Livré avec | Housse de protection |
| À préciser | |
| Compatibilité | Marque et modèle de l’instrument — le pas de vissage varie selon les constructeurs |
