Niveau automatique Topcon AT-B3 — 28×, ±1,5 mm/km
Niveau automatique optique Topcon AT-B3, le modèle polyvalent de la série AT-B : grossissement 28×, objectif 36 mm, écart-type de 1,5 mm par kilomètre de nivellement aller-retour. Compensateur pendulaire à amortissement magnétique, corps scellé IPX6, mise au point à 0,20 m. Livré en coffret rigide.
Demander un devisRéf. TOPCON-ATB3
L'AT-B3 est le modèle polyvalent de la série AT-B de Topcon, pensé pour la topographie, le génie civil et la construction. C'est le niveau de tous les jours du géomètre et du conducteur de travaux : nivellement de plateformes, réglage de fonds de fouille, pose de réseaux et de bordures, report de repères, contrôle de dalles. Son écart-type de 1,5 mm par kilomètre de nivellement aller-retour couvre la très grande majorité des travaux courants.
Son optique — grossissement 28×, objectif de 36 mm, pouvoir séparateur de 3,5″ — donne une lecture de mire nette aux portées habituelles du chantier, avec un champ de vision de 2,5 m à 100 m qui facilite la recherche de la mire. La visée se dégrossit à l'œilleton, la mise au point se fait par un bouton à une vitesse.
Le compensateur pendulaire à amortissement magnétique est suspendu par quatre fils en métal à très haute résistance, à coefficient de dilatation thermique minimal : la ligne de visée se stabilise vite, même près d'un engin ou d'une route passante. Plage de travail ±15′, précision de calage 0,5″.
Le corps est scellé IPX6 (IEC 60529:2001) : il résiste aux jets d'eau puissants et à la pluie battante, et la conception étanche empêche la buée de se former dans la lunette. Fonctionnement de −20 à +50 °C.
La mise au point minimale à 0,20 m de l'extrémité de la lunette permet de travailler en tranchée ou en local technique, et le mouvement horizontal sans fin et sans blocage se règle par des boutons des deux côtés. Le cercle horizontal de 103 mm, lu en 1° ou 1 gon sous l'oculaire et librement orientable, permet aussi de mesurer des angles horizontaux ; les fils stadimétriques (rapport 100, constante 0) donnent la distance par lecture sur mire.
La série AT-B en trois modèles. Même corps scellé IPX6, même compensateur magnétique, même mise au point à 0,20 m et même cercle horizontal : les trois niveaux se distinguent par l'optique et la précision.
| Modèle | Grossissement | Objectif | Précision / km | Usage |
|---|---|---|---|---|
| AT-B2 | 32× | 42 mm | 0,7 mm (0,5 mm avec micromètre) | Haute précision |
| AT-B3 (cette fiche) | 28× | 36 mm | 1,5 mm | Polyvalent : topographie, génie civil, construction |

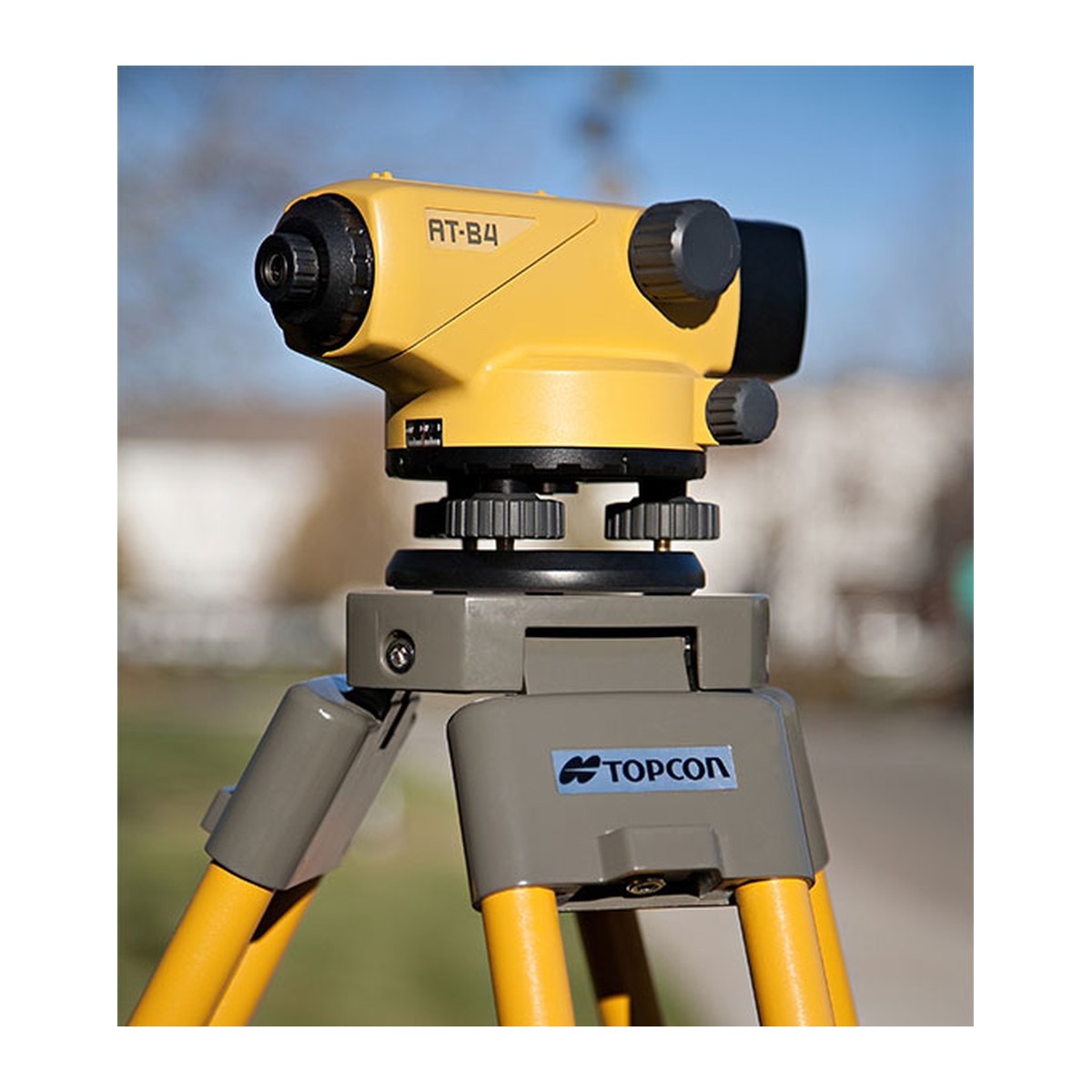

| AT-B4 | 24× | 32 mm | 2,0 mm | Économique : génie civil, construction |
- Modèle polyvalent de la série AT-B — 28×, objectif 36 mm, pouvoir séparateur 3,5″.
- Écart-type 1,5 mm / km en nivellement aller-retour.
- Compensateur pendulaire à amortissement magnétique — calage 0,5″, plage ±15′.
- Étanchéité IPX6 — pluie battante, sans buée interne.
- Mise au point à 0,20 m — travail en tranchée et en espace confiné.
- Mouvement horizontal sans fin et sans blocage, boutons des deux côtés.
- Cercle horizontal 103 mm, lecture en 1° ou 1 gon.
- Livré complet — coffret rigide, fil à plomb, clé six pans, broches de réglage, housse, chiffon, bouchon et manuel.
| Lunette | |
|---|---|
| Longueur | 215 mm |
| Grossissement | 28× |
| Ouverture de l'objectif | 36 mm |
| Pouvoir séparateur | 3,5″ |
| Champ de vision (à 100 m) | 1°25′ (2,5 m) |
| Mise au point minimale | 0,20 m depuis l'extrémité de la lunette · 0,30 m depuis le centre de l'instrument |
| Image | Droite |
| Constante stadimétrique | 0 |
| Rapport stadimétrique | 100 |
| Bouton de mise au point | 1 vitesse |
| Aide à la visée | Œilleton |
| Précision (écart-type sur 1 km de nivellement aller-retour) | |
| Sans micromètre | 1,5 mm |
| Avec micromètre optique | Non disponible sur ce modèle |
| Compensateur | |
| Type | Compensateur pendulaire à amortissement magnétique |
| Précision de calage | 0,5″ |
| Plage de travail | ±15′ |
| Nivelle sphérique | |
| Sensibilité | 10′ / 2 mm |
| Cercle horizontal | |
| Diamètre | 103 mm |
| Graduation minimale | 1° / 1 gon |
| Général | |
| Mouvement horizontal | Sans blocage, sans fin, boutons des deux côtés |
| Étanchéité | IPX6 (IEC 60529:2001) |
| Température de fonctionnement | −20 à +50 °C |
| Dimensions (l × L × h) | 130 × 215 × 140 mm |
| Poids | 1,7 kg |
| Livraison | |
| Contenu du coffret | Niveau AT-B3, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon de nettoyage, bouchon d'objectif, manuel d'utilisation, coffret rigide |
| Accessoire en option | Oculaire coudé DE22 |
Brochure constructeur AT-B series (EN)PDF · 0,5 MoTélécharger
Documentation constructeur. Besoin d'une version française ou d'un devis ? Écrivez-nous.
Ce matériel vous intéresse ? Nous répondons sous 24 h ouvrées.Demander un devis
Niveau automatique Topcon AT-B3 — 28×, ±1,5 mm/km
Niveau automatique Topcon AT-B3 — 28×, ±1,5 mm/km
Niveau automatique optique Topcon AT-B3, le modèle polyvalent de la série AT-B : grossissement 28×, objectif 36 mm, écart-type de 1,5 mm par kilomètre de nivellement aller-retour. Compensateur pendulaire à amortissement magnétique, corps scellé IPX6, mise au point à 0,20 m. Livré en coffret rigide.
Description du produit
L’AT-B3 est le modèle polyvalent de la série AT-B de Topcon, pensé pour la topographie, le génie civil et la construction. C’est le niveau de tous les jours du géomètre et du conducteur de travaux : nivellement de plateformes, réglage de fonds de fouille, pose de réseaux et de bordures, report de repères, contrôle de dalles. Son écart-type de 1,5 mm par kilomètre de nivellement aller-retour couvre la très grande majorité des travaux courants.
Son optique — grossissement 28×, objectif de 36 mm, pouvoir séparateur de 3,5″ — donne une lecture de mire nette aux portées habituelles du chantier, avec un champ de vision de 2,5 m à 100 m qui facilite la recherche de la mire. La visée se dégrossit à l’œilleton, la mise au point se fait par un bouton à une vitesse.
Le compensateur pendulaire à amortissement magnétique est suspendu par quatre fils en métal à très haute résistance, à coefficient de dilatation thermique minimal : la ligne de visée se stabilise vite, même près d’un engin ou d’une route passante. Plage de travail ±15′, précision de calage 0,5″.
Le corps est scellé IPX6 (IEC 60529:2001) : il résiste aux jets d’eau puissants et à la pluie battante, et la conception étanche empêche la buée de se former dans la lunette. Fonctionnement de −20 à +50 °C.
La mise au point minimale à 0,20 m de l’extrémité de la lunette permet de travailler en tranchée ou en local technique, et le mouvement horizontal sans fin et sans blocage se règle par des boutons des deux côtés. Le cercle horizontal de 103 mm, lu en 1° ou 1 gon sous l’oculaire et librement orientable, permet aussi de mesurer des angles horizontaux ; les fils stadimétriques (rapport 100, constante 0) donnent la distance par lecture sur mire.
La série AT-B en trois modèles. Même corps scellé IPX6, même compensateur magnétique, même mise au point à 0,20 m et même cercle horizontal : les trois niveaux se distinguent par l’optique et la précision.
| Modèle | Grossissement | Objectif | Précision / km | Usage |
|---|---|---|---|---|
| AT-B2 | 32× | 42 mm | 0,7 mm (0,5 mm avec micromètre) | Haute précision |
| AT-B3 (cette fiche) | 28× | 36 mm | 1,5 mm | Polyvalent : topographie, génie civil, construction |
| AT-B4 | 24× | 32 mm | 2,0 mm | Économique : génie civil, construction |
- Modèle polyvalent de la série AT-B — 28×, objectif 36 mm, pouvoir séparateur 3,5″.
- Écart-type 1,5 mm / km en nivellement aller-retour.
- Compensateur pendulaire à amortissement magnétique — calage 0,5″, plage ±15′.
- Étanchéité IPX6 — pluie battante, sans buée interne.
- Mise au point à 0,20 m — travail en tranchée et en espace confiné.
- Mouvement horizontal sans fin et sans blocage, boutons des deux côtés.
- Cercle horizontal 103 mm, lecture en 1° ou 1 gon.
- Livré complet — coffret rigide, fil à plomb, clé six pans, broches de réglage, housse, chiffon, bouchon et manuel.
Caractéristiques techniques
| Lunette | |
|---|---|
| Longueur | 215 mm |
| Grossissement | 28× |
| Ouverture de l’objectif | 36 mm |
| Pouvoir séparateur | 3,5″ |
| Champ de vision (à 100 m) | 1°25′ (2,5 m) |
| Mise au point minimale | 0,20 m depuis l’extrémité de la lunette · 0,30 m depuis le centre de l’instrument |
| Image | Droite |
| Constante stadimétrique | 0 |
| Rapport stadimétrique | 100 |
| Bouton de mise au point | 1 vitesse |
| Aide à la visée | Œilleton |
| Précision (écart-type sur 1 km de nivellement aller-retour) | |
| Sans micromètre | 1,5 mm |
| Avec micromètre optique | Non disponible sur ce modèle |
| Compensateur | |
| Type | Compensateur pendulaire à amortissement magnétique |
| Précision de calage | 0,5″ |
| Plage de travail | ±15′ |
| Nivelle sphérique | |
| Sensibilité | 10′ / 2 mm |
| Cercle horizontal | |
| Diamètre | 103 mm |
| Graduation minimale | 1° / 1 gon |
| Général | |
| Mouvement horizontal | Sans blocage, sans fin, boutons des deux côtés |
| Étanchéité | IPX6 (IEC 60529:2001) |
| Température de fonctionnement | −20 à +50 °C |
| Dimensions (l × L × h) | 130 × 215 × 140 mm |
| Poids | 1,7 kg |
| Livraison | |
| Contenu du coffret | Niveau AT-B3, fil à plomb, clé six pans, broches de réglage, housse vinyle, chiffon de nettoyage, bouchon d’objectif, manuel d’utilisation, coffret rigide |
| Accessoire en option | Oculaire coudé DE22 |
Marque : TOPCON (Topcon Corporation, Japon). Caractéristiques issues de la documentation constructeur AT-B series.
